VRF системы кондиционирования — что это, принцип работы


Несмотря на все преимущества кондиционеров и мультисплит-систем, эти устройства несколько ограничены в своих возможностях. Длина межблочных коммуникаций обычно не превышает 20-25 метров, а количество внутренних блоков здесь не более пяти-шести. Такой системы недостаточно для многокомнатной квартиры, не говоря о большом доме.

До недавнего времени выход был только один — установить несколько наружных блоков. Но их монтаж мог вполне испортить архитектурную композицию. Несколько совершеннее выглядела установка канального кондиционера, но и здесь не обошлось без недостатков. В частности, при монтаже такой конструкции уменьшается внутренний объем помещения. Необходимо устанавливать воздуховоды под потолком: это минус 15-20 см.

Новое решение для больших зданий

В 1982 году предприятие Daikin представило абсолютно новую мультизональную систему кондиционирования воздуха. Технология получила название VRV, а ее главная особенность заключалась в переменном объеме хладагента.



VRV — это аббревиатура от словосочетания «variable refrigerant volume», что можно перевести как «переменный объем хладагента». В данной системе мультизонального типа используется множество (до нескольких десятков) внутренних блоков. В зависимости от выбора режима работы, специальный терморегулирующий вентиль направляет хладагент на один из блоков. Это позволяет устанавливать необходимую температуру в одной из зон.

Установка такого климатического оборудования целесообразна в офисных зданиях, гостиницах, торговых центрах, загородных домах. Очевидно, что параметры кондиционирования для гостиничных номеров будут отличаться от рекомендуемых показателей для конференц-холла или зала ресторана. Удобно, что можно определить мощность и режим работы системы для разных комнат.

В чем различия между VRV и VRF?

Такое оригинальное изобретение не могло пройти незамеченным в мире климатической техники. Если Daikin назвали свою технологию VRV, то другие компании используют общепринятое название VRF. Оно также является аббревиатурой, образованной от фразы «variable refrigerant flow», что можно перевести как «переменный поток хладагента».

Разницы между двумя технологиями нет практически никакой. VRF-системы представлены в ассортименте товаров многих производителей климатического оборудования:

  • Mitsubishi Electric;
  • Sanyo;
  • Fujitsu;
  • Ballu;
  • Toshiba и других.

Принцип работы ВРФ разных брендов почти идентичен. Отличается лишь количество подключаемых блоков, длина трассы, тонкости управления, срок службы.

Конструкция мультизональной системы

Устройства VRV и VRF используются для кондиционирования воздуха в нескольких зонах одновременно, что достигается при помощи единого наружного модуля. Количество внутренних модулей может достигать нескольких десятков. В этом особенность системы — максимальное снижение количества наружных блоков.

Такая конструкция заметно снижает расходы на эксплуатацию, упрощает монтаж и техническое обслуживание. Гораздо проще ремонтировать один наружный модуль или осуществлять его заправку, чем обслуживать несколько блоков. Благоприятно это отражается и на внешнем виде здания: наружный блок можно монтировать не только на фасаде, но и в скрытых местах.

Особенности VRV/VRF

Главное отличие оборудования от обычных мультисплит-систем заключается в более сложной схеме и высокой производительности. Количество внутренних устройств устанавливается в зависимости от количества комнат/помещений, нуждающихся в кондиционировании. Блоки соединяются магистралью из труб, по которым циркулирует фреон. На разветвлениях трубопроводов устанавливают коллекторы.

Двухтрубная конструкция позволяет попеременно охлаждать или нагревать воздух в отдельных помещениях, а трехтрубная дает возможность кондиционировать воздух сразу во всех комнатах. Для стабильной работы может устанавливаться сразу несколько наружных модулей. Это дает возможность задействовать дополнительное устройство при поломке основного.

Также наличие нескольких модулей позволяет дополнить систему новыми компонентами. В отличие от обычного кондиционера, в ВРФ/ВРВ можно изменять комплекс, добавляя новые магистрали, менять изношенные или поврежденные участки.

Расстояние между наружными и внутренними модулями по горизонтали может составлять до 150 метров, что делает VRV оптимальным решением для больших помещений. По вертикали протяженность трасс способна доходить до 50-90 метров, что позволяет установить внешний модуль на верхнем этаже, не нарушая архитектуру фасада здания.

Мультизональные устройства этого типа управляются несколькими способами:

  • с помощью компьютерной техники и специализированного программного обеспечения;
  • посредством пультов дистанционного управления (для каждого внутреннего модуля);
  • с помощью панели централизованного пульта управления.

Мультизональные ВРФ-кондиционеры разных брендов работают по одному принципу. Но лишь оборудование надежных производителей гарантирует сохранение работоспособности в непростых условиях и возможность оперативного ремонта при поломке.

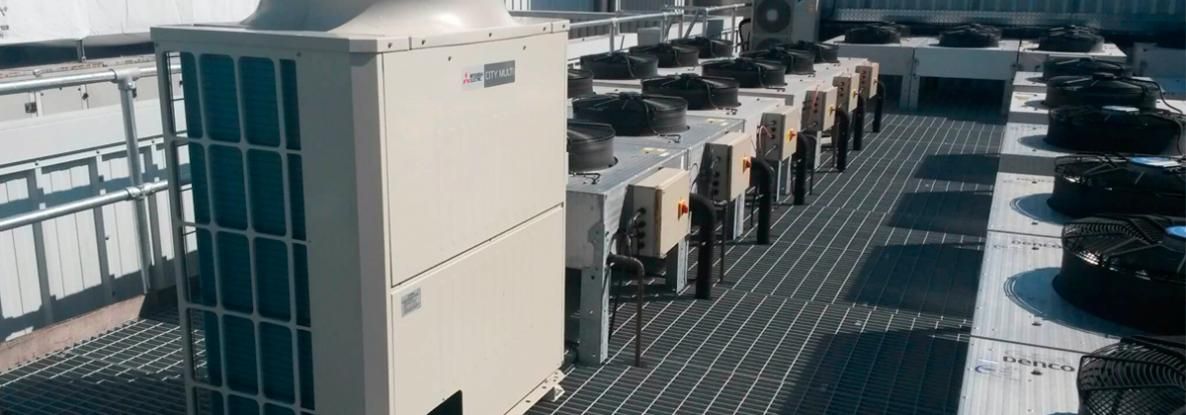

Наружный и внутренние модули VRF

В климатическом оборудовании этого типа основными элементами считаются наружный и внутренние модули. Первый монтируется на уличной стороне (но не обязательно на фасаде здания). Отказ от услуг промышленных альпинистов позволяет сэкономить на монтаже.

Как и в бытовых моделях кондиционеров, система ВРФ может использовать такие внутренние модули:

  • настенные;
  • настенно-потолочные;
  • кассетные;
  • напольные;
  • канальные.

Монтаж такого оборудования включает в себя подключение консолей, пультов управления и других элементов. Работоспособность всех компонентов системы тщательно проверяется. Также контролируется качество работы внутренних и наружных блоков.

Преимущества мультизонального климатического оборудования ВРФ/ВРВ

Универсальные мультизональные установки повсеместно используются в офисных, административных, торговых и других зданиях. Их можно считать универсальным типом оборудования. Установка системы — дорогостоящая процедура, но это компенсируют многочисленные преимущества:

  • Гибкость эксплуатации, заключающаяся в возможности настройки работы каждого отдельного модуля. Все внутренние блоки могут быть отрегулированы.
  • Монтаж всей конструкции с нуля занимает минимум времени, для него не требуется большое количество людей и специальной техники. Несколько специалистов проведут установку и настройку. Простоте монтажа способствует и минимальный вес внутренних модулей.
  • Владелец VRV-оборудования имеет возможность подключать внутренние модули различных модификаций в соответствии с особенностями конкретного помещения: для жилого комплекса, складского помещения, рабочего кабинета и т. п.
  • Данная климатическая техника очень практична и экономична во время эксплуатации.
  • Электронная регулировка устройства позволяет точно устанавливать дозу фреона, попадающего на один или несколько модулей. Это позволяет очень точно контролировать температуру. Точность регулировки составляет около 0,5 градуса.
  • Мультизональная система кондиционирования может быть совмещена с вентиляцией. Для этого к комплексу оборудования подключают приточно-вытяжную вентиляцию. Она способна работать в нескольких режимах.
  • Использование специального программного обеспечения позволяет контролировать работу всех модулей сразу или отдельных из них. Это обеспечивает экономию электричества: можно отключать определенные модули, если нет необходимости в их работе.

Благодаря таким достоинствам VRV-устройства получили широкое применение даже в жилых зданиях. Системы обеспечивают высокий уровень комфорта в вопросах, касающихся температуры воздуха.

Характеристики мультизональных климатических устройств VRV/VRF

Одно из главных преимуществ оборудования — экономичность. Устройство системы позволяет четко контролировать работу каждого блока по отдельности и системы в целом. Современные агрегаты могут работать до 30 лет, не нуждаясь в серьезном ремонте. Достаточно регулярного обслуживания.

По большому счету зональные системы кондиционирования воздуха имеют усовершенствованную конструкцию обычного мультисплит-кондиционера. Как и в бытовых моделях, здесь есть возможность подключать несколько внутренних блоков с разными конструкциями. Но есть и существенные отличия:

  • В обычных моделях бытовых кондиционеров между наружным и каждым из внутренних модулей проложена магистраль для движения фреона. В VRV/VRF-оборудовании все модули подключены к общей системе трубопроводов (двух или трехтрубных). Это упрощает монтаж, дает возможность подключать новые блоки.
  • Количество наружных модулей в мультизональных устройствах может доходить до нескольких десятков (более 50), в то время как в мультисплит-кондиционерах оно не превышает 4-6 штук.
  • Расстояние между внутренним и наружным блоком VRV/VRF может достигать 150 метров, в то время как в мультисплит-кондиционере оно не превышает 25 метров. Это позволяет монтировать главный модуль в подвале, на крыше или даже в отдельном здании.

Популярные производители оборудования

Перед покупкой такого оборудования многие задают вопрос, какую именно выбрать марку и модель климатической техники. Современные производители предлагают широчайший выбор устройств с разными характеристиками, но лучше отдавать предпочтение брендам с хорошей репутацией. К таковым можно отнести:

  • Aeronik;
  • Electrolux;
  • KORF;
  • Royal Clima;
  • Panasonic;
  • Fujitsu;
  • GREE;
  • Hisense и другие.

Некоторые из вышеназванных компаний производят только климатическую технику и не занимаются выпуском никакой другой домашней электроники. Продукция данных брендов отличается особенно длительным сроком службы, простотой эксплуатации и обслуживания.

В ассортименте производителей, помимо стандартных моделей установок, представлены специальные, например, для незаметного монтажа. В комнате видны только вентиляционные диффузоры, но при этом в помещении обеспечиваются самые комфортные условия.

При необходимости можно дополнять уже имеющуюся мультизональную климатическую систему новыми устройствами. Производители делают все, чтобы этот процесс занимал минимум времени. Проектирование, грамотный подбор и монтаж мультизональной системы кондиционирования — процесс достаточно сложный, но оно того стоит. Главное — сделать все профессионально и с качественной техникой.
