Испытательная лаборатория с зоной содержания и работы с лабораторными животными ООО "НОВЫЕ ЛАБОРАТОРНЫЕ ТЕХНОЛОГИИ".
Мы реализовали комплексный проект вентиляции, обеспечив идеальный микроклимат и строгие стандарты очистки воздуха для различных зон объекта.
Особенности и сложности объекта
- Запрет на рециркуляцию воздуха в общих залах. Это значит, что для охлаждения помещений нельзя использовать внутренний воздух повторно — система должна брать горячий воздух (+30°C) с улицы и резко охлаждать его до +17°C перед подачей в зал.
- Наличие «чистых зон» (помещений с высокими требованиями к стерильности). Для них потребовалась независимая система с медицинским уровнем фильтрации (классы EPA12, HEPA 14 и H13) и полной изоляцией притока от вытяжки.
- Скрытый монтаж. Вся сеть воздуховодов должна была эстетично разместиться в запотолочном пространстве без ущерба для дизайна интерьера.
Техническое решение
Мы разделили здание на три независимые климатические зоны, подобрав для каждой оптимальное оборудование:
1. Общие залы (Система П2В2) Для просторных помещений мы установили мощную приточно-вытяжную установку Komfovent KLASIK (производительность — более 10 000 м³/ч).
- Инновационная защита от смешивания: Установка оснащена специальной секцией «продувки», которая гарантирует, что отработанный воздух не попадет обратно в свежий (доля подмеса снижена до ничтожных 0,06%).

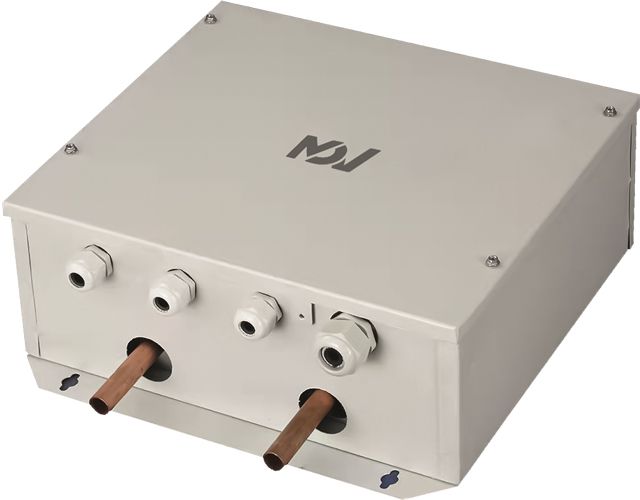

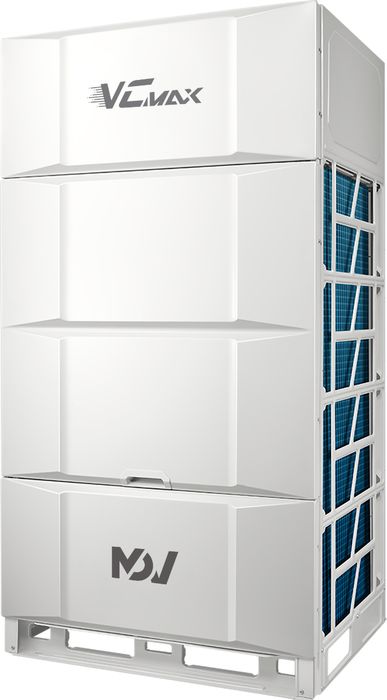

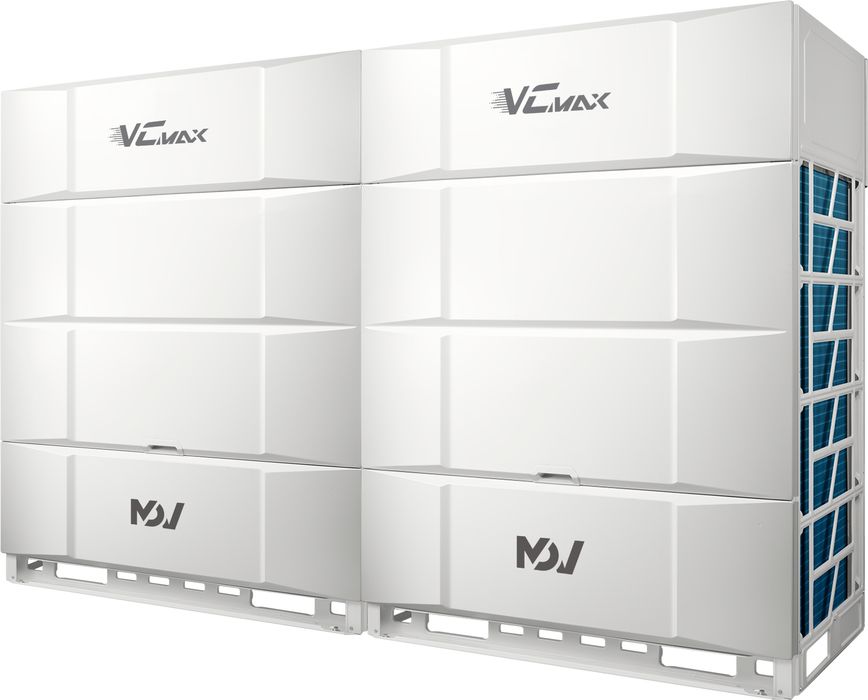

- Мощное охлаждение: Из-за запрета на рециркуляцию мы применили усиленную фреоновую секцию охлаждения (72,5 кВт) в паре с надежными внешними блоками MDV.
2. Чистые зоны (Системы П2к и В2к) Для помещений со строгими санитарными нормами спроектирована раздельная вентиляция: отдельные установки для притока и вытяжки воздуха (Komfovent), работающие абсолютно синхронно.
- Глубокая очистка: Воздух проходит через канальные очистители Turkov BLOCK с фильтрами абсолютной очистки (класс H13).
- В качестве воздухораспределителей используются специализированные панели GMLPANEL со встроенными фильтрами: EPA12 для первого этажа и HEPA 14 для второго.
3. Хозяйственно-бытовые помещения (Система П1В1) Здесь установлена компактная, но эффективная система Komfovent (1060 м³/ч) с роторным рекуператором. Она сохраняет тепло удаляемого воздуха для подогрева свежего, что существенно экономит затраты на отопление в зимний период. Во всех бытовых зонах использованы аккуратные стандартные диффузоры.
Этапы работ
- Проектирование и расчет: Разделение объекта на независимые зоны, подбор установок с учетом требуемой кратности воздухообмена (кратность = 9 для общих залов) и ограничений по рециркуляции.
- Прокладка коммуникаций: Монтаж сети скрытых воздуховодов в запотолочном пространстве всех этажей.
- Монтаж оборудования: Установка основных приточно-вытяжных агрегатов Komfovent и компрессорно-конденсаторных блоков (ККБ) MDV для охлаждения.
- Установка распределителей и фильтров: Монтаж потолочных диффузоров и стерильных фильтрующих кассет для «чистых помещений».
- Синхронизация и пусконаладка: Настройка совместной работы приточных и вытяжных установок, калибровка температурных режимов.
Результат
- Идеальный микроклимат круглый год: В летний период, даже в пиковую жару, система стабильно и без сбоев поддерживает комфортную температуру в диапазоне от +19°C до +24°C.
- Абсолютная безопасность и свежесть: Воздух в здании полностью обновляется 9 раз в час. Полностью исключен риск попадания отработанного воздуха обратно в помещения.
- Гарантированная стерильность: «Чистые зоны» получили надежную, изолированную вентиляцию, соответствующую строгим стандартам медицинской очистки (H13/HEPA14).
- Эстетика: Все инженерные коммуникации скрыты за потолком, видны лишь аккуратные вентиляционные решетки и панели, органично вписанные в интерьер.
