Что такое мультизональные VRF-VRV системы?

Мультизональные кондиционирующие комплексы — это поистине инновационное решение для создания оптимального микроклимата в рамках больших закрытых пространств. VRF-системы обеспечивают эффективное и экономичное охлаждение и обогрев различных зон внутри одного объекта, независимо от их назначения и конфигурации. Использование таких комплексов кондиционирования способствует снижению эксплуатационных расходов. Возможность централизованного контроля и автоматического регулирования работы VRF -системы в зависимости от текущих условий делает их не только удобными, но и экономичными в эксплуатации.

Что такое мультизональные VRF-системы?

Мультизональная комплексы кондиционирования – это высокоэффективное климатическое оборудование, предназначенное для регулирования микроклимата в больших зданиях. VRF-агрегаты отличаются крайне высокой точностью в поддержании заданных микроклиматических параметров с минимальной погрешностью.

У VRF к одному наружному агрегату подключаются десятки внутренних устройств. Все блоки соединятся общей фреонотрассой. Расстояние между модулями наружного и внутреннего расположения может достигать 150 метров, а перепад высоты – 90 метров. Это позволяет размещать оборудование в самых разных условиях и обеспечивает высокую адаптивность системы к архитектурным особенностям здания.

Преимущества мультизональных систем:

• снижение количества внешних блоков помогает сохранить привлекательный внешний вид здания;
• возможность централизованного управления всеми внутренними блоками, настройка индивидуальных параметров для каждой зоны;
• широкий выбор типов внутренних блоков позволяет адаптировать систему под любые архитектурные и дизайнерские решения;
• интеллектуальные функции, такие как автоматическое регулирование работы в зависимости от текущих условий, таймеры, датчики присутствия и т.д.

И это далеко не полный список достоинств! Мультизональные системы кондиционирования стали незаменимыми в современном строительстве и эксплуатации крупных объектов, предлагая оптимальное сочетание комфорта, эстетики и экономической эффективности.

Отличие VRF/VRV от мультисплит-систем

Мультизональные кондиционирующие комплексы отличаются от мультисплит-систем рядом особенностей. Прежде всего, длина межблочных коммуникаций у VRF и VRV значительно больше, что позволяет гибко размещать внутренние блоки на больших расстояниях от наружного. Кроме того, системы отличаются минимальной потерей производительности, что позволяет сохранять эффективность охлаждения и обогрева на высоком уровне.

Еще одно важное преимущество VRF-систем — это их устойчивость к аварийным ситуациям. Если один из внутренних блоков выходит из строя, остальные продолжают функционировать в нормальном режиме, что обеспечивает непрерывное поддержание комфортных условий. VRF-комплексы также характеризуются очень высокой точностью поддержания установленных температурных значений, что делает их более эффективными и надежными.

Кроме того, мультизональные агрегаты допускают размещение блоков в любом удобном месте, что дает большую свободу при разработке системы и монтаже оборудования и коммуникаций. Это особенно важно для сложных архитектурных объектов, где требуется гибкость и адаптивность климатического оборудования.

В чем отличие VRF-системы от VRV?

VRF и VRV обозначают по сути одну и ту же технологию, но с различиями в наименовании: VRF используется как общий термин для всех производителей, а VRV — это патент торговой марки Daikin, который символизирует инновации и высокие стандарты качества.

Схема VRF-системы

Главный компонент — наружный агрегат, который может содержать один или более компрессоров. Блок также может состоять из нескольких модулей — такой подход позволяет значительно повысить производительность системы.

Трубопроводы могут быть реализованы по двух- или трехтрубной технологии. В первом случае все внутренние агрегаты работают в одинаковых режимах — либо на холод, либо на тепло. Трехтрубная же технология позволяет внутренним модулям работать в разных режимах, обеспечивая максимальную гибкость и комфорт.

Внутренние блоки

Модули внутреннего расположения выбираются и монтируются в зависимости от особенностей обслуживаемых объектов. Для установки скрытого типа используются канальные блоки, которые позволяют сохранять эстетичный вид интерьера. Кассетные модули предназначены для больших помещений с потолками значительно выше стандартных. Настенные идеально подходят для компактных комнат, где важна экономия пространства. Также есть напольно-потолочные решения, которые похожи на настенные блоки, но используются для пространств большей площади.

Современный облик внутренних модулей функционален и эстетически приятен, что позволяет сохранять стиль интерьера в любом помещении.

Наружные блоки

Сердце «наружки» — компрессор, который сжимает и подает фреон, также он отвечает за регулирование давления хладагента и его температурного режима. Есть еще конденсатор, который выполняет функцию радиатора, выводя тепло, накопленное из воздуха, и поддерживая необходимую температурную стабильность. Охлаждает конденсатор вентилятор, который отводит тепловую энергию мощным воздушным потоком.

Трубопроводы соединяют все модули системы, обеспечивая движение хладагента и его циркуляцию по всей системе. Это позволяет равномерно распределять тепловую энергию и поддерживать стабильный климат в каждом помещении.

Дополнительно наружный блок оснащен датчиками, которые контролируют температуру и давление хладагента, а также реле и защитными механизмами. Устройства выполняют защитные функции, предотвращая короткие замыкания и перегрузки.

Наружные блоки с рекуперацией тепла и без нее

Использование технологии регенерирования теплоты позволяет эффективно перемещать тепловую энергию из помещений, где она избыточна, в помещения, где требуется дополнительное повышение температурного режима. Это сокращает потребление электричества как минимум на треть и в целом значительно уменьшает эксплуатационные расходы зданий.

В отличие от стандартных систем с наружными блоками без рекуперации тепла, где все помещения работают либо на отопление, либо на охлаждение, мультизональные системы с функцией регенерации позволяют каждому помещению иметь индивидуальный режим работы. Такие системы могут одновременно отапливать одни помещения, например, офисные или жилые, и эффективно охлаждать другие, например, серверные помещения.

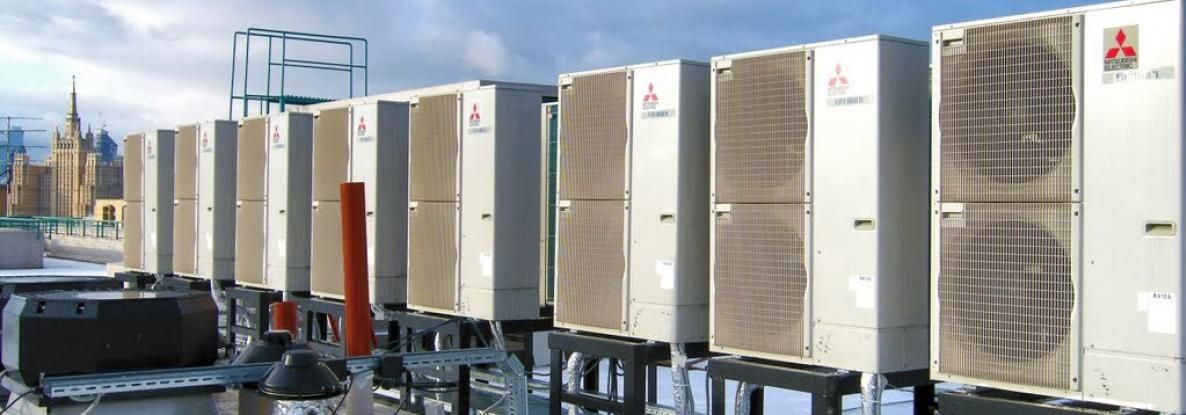

С выдувом вверх и вбок

Внешние модули мультизональных систем бывают с различными конфигурациями выдува воздуха, что определяет их функциональные характеристики. Наружные блоки с горизонтальным выдувом чаще всего имеют мощность до 33,5 кВт. В таких агрегатах вентиляторы размещены сбоку и направляют воздушную струю параллельно земле. Более мощные модели, начиная от 25 кВт и выше, — это наружные блоки с вертикальным выдувом. В этом случае вентиляторы направляют воздушный поток вверх.

Принцип функционирования VRF-комплексов

Работы мультизональных агрегатов для кондиционирования основывается на цикле перехода хладагента из одного состояния в другое. Сначала газообразный хладагент внутри компрессора внешнего агрегата сжимается и нагревается. Затем он проходит через теплообменник конденсатора, там охлаждается и конденсируется, переходя в жидкую форму.

Хладагент в жидком виде под высоким давлением направляется к внутренним блокам, где через расширительный клапан происходит его разрежение, что сопровождается еще более сильным понижением температуры. Поступив в теплообменники внутренних модулей, фреон он забирает тепло из окружающего воздуха, и проходит обратный цикл.

Итоги

Системы VRF — это передовое решение в области кондиционирования, обеспечивающее высокую эффективность и точное управление климатическими условиями в зданиях в сочетании с экономичностью.

Преимущества комплексов:

• индивидуальное управление каждой единицей внутри комплекса позволяет адаптировать температурные режимы в различных частях здания;
• равномерное распределение тепла и холода по всем помещениям;
• легкая разверстка;
• масштабируемость практически на любом этапе;
• интеграция их в здания любой формы и размера.

Возможность одновременной работы в разных режимах делает VRF-агрегаты универсальными и позволяет эффективно использовать оборудование в течение всего года при любых погодных условиях. Это экономически выгодное вложение в обеспечение комфорта и энергоэффективности зданий.
