Как прочистить насос отопления

Если отопительная система нуждается в принудительном движении носителя температуры, то решением такой задачи становится циркуляционный насос. От стабильной работы нагнетателя в большой степени зависит эффективность теплоснабжения, поэтому насос нуждается в чистке, ремонте и обслуживании.

Безотказное функционирование отопительного нагнетателя возможно при выполнении следующих условий:

• соблюдение правил эксплуатации, рекомендованных производителем;
• своевременная чистка циркуляционных насосов отопления;
• правильная диагностика и грамотный ремонт при выходе техники из строя.

В данной статье мы расскажем, что представляет собой циркуляционный насос, какие виды бывают, что входит в его обслуживание, как прочистить насос отопления, как часто проводить чистку, а также обозначим основные возможные поломки, их возможные причины и методы исправления.

Что входит в обслуживание нагнетателя теплоносителя? Осмотр, чистка, ремонт

Нужно ли чистить циркуляционный насос в котле? Безусловно, чистка от солевых отложений и мусора при его наличии в отопительном контуре просто необходима! Именно чистка насоса — главные мероприятия по обслуживанию оборудования. Также нужно проводить регулярный осмотр прибора и проверять:

• состояние электрического подключения;
• места стыков патрубков насоса и водопровода;
• нормальный уровень вибрации при работе;
• сухость и чистоту корпуса (кожух тоже нуждается в чистке);
• уровень звукового давления и состав шума.

Осматривать агрегат следует не реже четырех раз за год. Такая периодичность позволит своевременно выявить и устранить неполадки, чтобы не вовремя не произошла поломка. Циркуляционный насос для воды имеет довольно простую конструкцию, поэтому мероприятия по обслуживанию пользователь вполне может провести самостоятельно.

Как устроен насос для циркуляции теплоносителя? Конструкция и виды

Конструкция нагнетателя для системы отопления организована по центробежной схеме. Это значит, что насос располагает камерой, в которой крыльчатка вращается и создает энергию, движущуюся от центра к периферии. В результате этого понижается давление на входе и повышается на выходе, что заставляет жидкость продвигаться вперед.

Все циркуляционные насосы включают следующие компоненты:

• изготовленный из латуни, нержавейки или чугуна корпус;
• электрический мотор с защитой от перегрева;
• основной рабочий орган с турбиной — колесо, самая нагружаемая часть нагнетателя;
• вал ротора с подшипниковым креплением, на котором зафиксировано рабочее колесо;
• воздушные проходы для отвода газа из рабочей камеры;
• клеммную коробку, посредством которой осуществляются электрические подсоединения.

Ротор в нагнетателях может иметь «мокрое» или «сухое» исполнение. И тот, и другой нуждаются в осмотре и чистке.

Устройство с ротором «мокрого» исполнения

Данный тип является самым распространенным для применения в отопительных системах. Вся работа основных узлов насоса происходит в контакте с температурным носителем, из-за чего прибор и получил свое название. Данная конструкция обуславливает пониженная шумовые характеристики аппарата, отсутствие необходимости в смазочном материале и стабильность работы.

Омываемый жидкостью ротор чувствителен к наличию пузырьков воздуха в воде, поэтому насосы этого типа конструктивно выполняются с верхним и передним выпускными отводами. Первый используется для автоматизированной работы, а второй предназначен для стравливания воздуха при пусконаладочных мероприятиях.

Если теплоноситель будет содержать воздух, то износ нагнетателя с ротором в теплоносителе значительно повысится. Возрастет возможность заклинивания и перегрева, что непременно приведет к поломке оборудования. Также подобные насосы очень привередливы к качеству теплоносителя: он не должен содержать абразивные включения. По этим причинам циркуляционные насосы представленного исполнения больше подходят для закрытых систем и часто нуждаются в чистке труб.

Конструкция с «сухим» ротором

Если отопительная система является открытой, стоит выбрать нагнетатель с ротором «сухого» исполнения. Его турбина тщательно изолирована от попадания воды, что дает одновременно и преимущества, и недостатки. Среди плюсов нужно отметить непривередливость нагнетателей к качеству рабочих жидкостей (можно применять воду без предварительной чистки) и нормальное функционирование даже при некотором завоздушивании теплоносителя. Среди минусов — больший уровень шума, из-за чего оборудование этого типа лучше ставить вне жилого помещения. Также необходимо выделить, что насосы с ротором, не помещенным в теплоноситель, нуждаются в периодическом смазывании.

Как определить, что пришла пора чистки? Диагностика насоса

Чистка циркуляционного насоса — это регулярное мероприятие, которое необходимо проводить не реже раза в год: сразу после окончания отопительного сезона. Если качество теплового носителя оставляет желать лучшего, то данную процедуру можно делать и чаще.

Однако при наличии каких-либо нареканий к работе насоса стоит произвести внеплановую чистку нагнетателя. Среди признаков, по которым можно понять, что подошло время чистки, — повышение уровня шума, щелчки, усиленная вибрация, нестабильный набор.

Как почистить циркуляционный насос? Пошаговая инструкция по чистке

Все работы по демонтажу и разбору насоса для чистки должны выполняться аккуратно и с соблюдением мер безопасности.

Инструменты

В качестве инструментов потребуются:

• крестовая отвертка;
• плоская отвертка;
• ключ шестигранник.

Как можно заметить, набор необходимых инструментов небольшой, а значит и процесс разбора и сбора насоса для чистки будет простым.

Для чистки нагнетателя понадобится щетка с жестким искусственным ворсом, слабый раствор соляной кислоты (или другое средство от накипи), а также наждак «нулевка».

Демонтаж

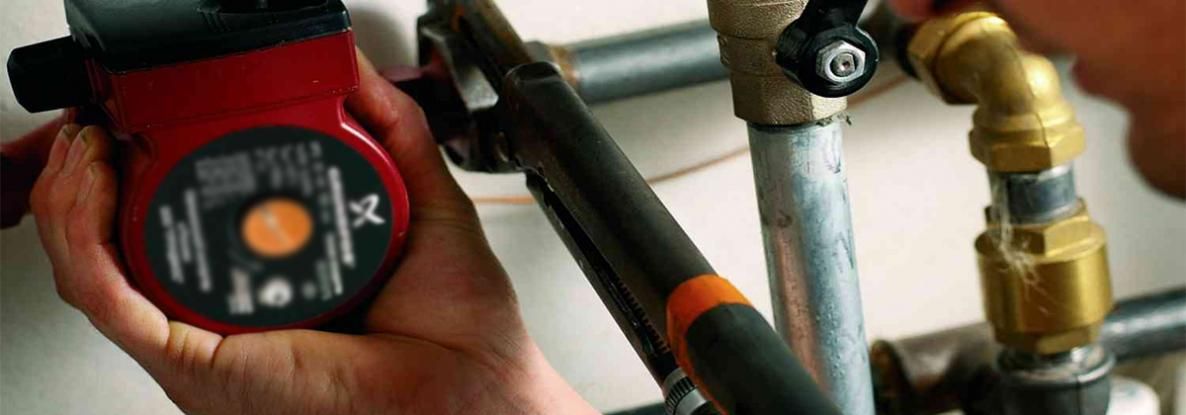

Прежде чем снять насос с отопления для чистки и обслуживания, нужно выполнить полный слив теплового носителя. Также можно произвести дренаж отдельного участка.

Демонтаж оборудования в целях проведения чистки или ремонта осуществляется в следующей последовательности:

• нагнетатель отключается от питания — для этого блок питания вынимается из корпуса, и отсоединяется кабель;
• посредством шестигранника устройство снимается с магистрали, если крепежные элементы трудно откручиваются, их можно смочить смазочным средством WD-40 и оставить на 20 минут.

Перед тем, как приступить к чистке насоса, стоит его подготовить. Для этого прибор снимается с магистрали и заполняется водным раствором уксусной эссенции, выполненным в пропорции один к одному. Раствор внутри можно оставить на сутки.

Разбор

Итак, насос снят и подготовлен к чистке. Пришло время разобрать устройство. Делается это следующим образом:

• по всему периметру корпуса, там, где он соединяется с насосной частью (ракушкой), необходимо открутить все болты;
• после этого ракушка легко снимается, причем турбина останется на роторе с мотором;
• теперь нужно найти дренажные отверстия — они расположены по периметру и обычно выполнены в количестве четырех штук;
• тут-то и пригодится шлицевая отвертка — ею следует аккуратно поддеть отсек с электромотором под крыльчаткой;
• когда рубашка электрического двигателя поддастся, ротор вместе с турбиной выйдут из своих пазов.

Если данные элементы не поддаются, можно помочь себе следующим образом:

• выкрутить внешнюю защитную пробку;
• вставить в отверстие на торце отвертку;
• не прилагая больших усилий, выбить вал из подшипника.

На этом разбор для чистки окончен.

Чистка

Теперь можно прочистить насос отопления. Для этого ни в коем случае нельзя применять грубые абразивные материалы. Для хорошей чистки лучшим выбором будет щетка, выполненная с жестким ворсом из полимера. Если солевые отложения слишком прочные, выполнить чистку поможет соляная кислота в слабой концентрации. Также можно попробовать бытовые средства от солевого налета, в основе которых щавелевая кислота. В крайнем случае, когда ни щетка, ни кислота не справляются, для чистки применяется нулевой наждак.

Если в чистке нуждаются труднодоступные места, на помощь придет бормашина. Используемая насадка должна быть в виде валика, изготовленного из шлифовального материала. Для чистки от налета, который въелся в металл, можно применять полировочную пасту.

Нужно выполнять чистку всех поверхностей внутренних компонентов — стенки ракушки, крыльчатку, ротор. Также внимания требуют уплотнители. С ними необходимо быть крайне аккуратным и во время чистки пользоваться только тряпочкой или щеткой.

Когда работы по чистке проведены, в обязательном порядке следует тщательно промыть все элементы.

Осмотр

Когда насос разобран для обслуживания и чистки, это удобный момент для тщательного осмотра внутренних компонентов — возможно, они тоже нуждаются в чистке или ремонте.

Если нагнетатель выполнен с омываемым жидкостью ротором, нужно убедиться, что отверстия для дренажа и внутренний валовый канал чистые. Именно по этим ходам жидкость поступает к ротору, поэтому при их загрязнении работа циркуляционного насоса ухудшается из-за уменьшения охлаждения двигателя. Проводить их чистку нужно обязательно!

При роторе герметичного вида необходимо убедиться, что опорный подшипник тщательно гидроизолирован. При обнаружении даже малой течи нужно заменить все уплотнители, располагаемые внутри прибора. В данном случае одна чистка не поможет.

Там же важно проверить, в каком состоянии находятся валовые подшипники. В случае, если они значительно изношены, их следует заменить. Проделать это самостоятельно крайне сложно, поэтому лучшим выходом будет обращение к специалисту.

Стоит провести и визуальный осмотр всех деталей, которые находятся внутри аппарата. Если они целые и хорошо очищены, можно собирать насос обратно.

Сборка

Сборка оборудования после чистки просто производится в обратном порядке:

• ротор с турбиной вставляются в пазы;
• электрический двигатель возвращается в свой отсек;
• ракушка соединяется с корпусом;
• все скрепляется болтами.

После этого насос нужно проверить: заполнить его корпус водой и подключить к электрической сети. Если протечек нет, и питание подается нормально, можно монтировать насос на отопительную линию.

Установка

Прошедший чистку насос располагается на водяной магистрали и фиксируется на ней посредством болтов. После этого выполняется электрическое подключение прибора и заполняется водой система.

Какие еще могут быть причины неисправностей насоса, помимо нужды в чистке? Основные поломки механики и электрики

Циркуляционные насосы могут быть подвержены сбоям по разным причинам. Знать, от чего может сломаться циркуляционный насос отопления, полезно, так как многие поломки можно устранить без привлечения профессионалов.

Механические поломки

Ремонт водяного насоса системы отопления при условии поломки механического характера чаще всего легко выполняется самостоятельно. Нужно только правильно определить, что именно вызывает проблемы.

Признаки сбоя в работе могут быть похожи. Для того, чтобы правильно разобраться в причине, нужно внимательно осмотреть и прослушать насос.

Электрические поломки

Помимо механических, могут возникнуть и сложности с электрочастью насоса.

Одни и те же признаки могут свидетельствовать о разных поломках, поэтому необходимо проводить грамотную диагностику неисправности. В случаях, когда осмотр не выявил проблем, но насос работает некорректно, стоит обратиться за профессиональной помощью в устранении поломки.
