Домашний кондиционер можно встретить почти в каждом доме, при этом мало кто из пользователей знает, из каких компонентов состоит устройство, как оно работает и есть ли правила эксплуатации оборудования. А между тем информация об этом будет полезна, так как позволит применять технику более эффективно. Это сократит расходы и продлит срок службы «сплита».

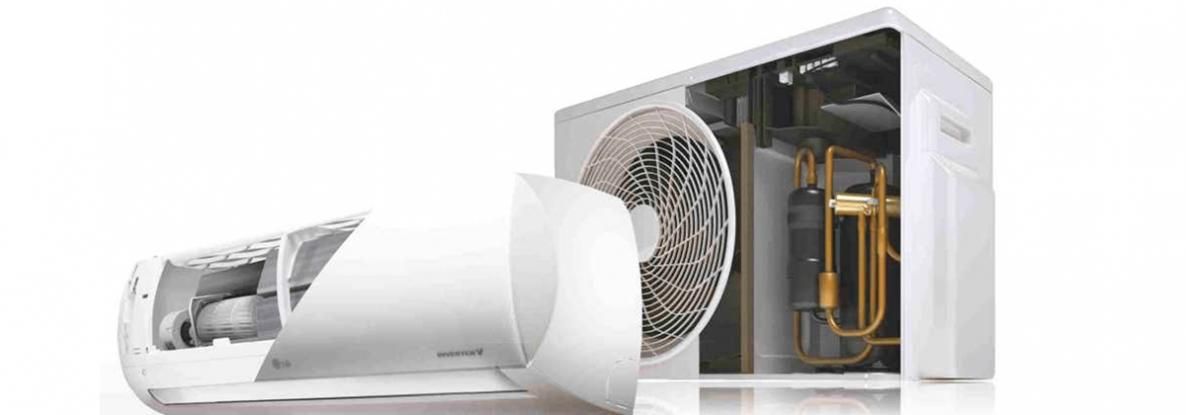

Из чего состоит сплит-система?
Комплектация прибора предусматривает следующие элементы:
- блок внутреннего размещения;
- модуль для установки снаружи;
- пульт, регулирующий рабочие параметры.
Это основные части оборудования. Все важные компоненты располагаются внутри блоков.
Что находится во внутреннем блоке?
Внутри устройства имеется несколько деталей:
- вентилятор с крыльчаткой и электрическим мотором;
- радиатор для температурного обмена с воздухом и фреоном;
- фильтры для очистки воздушного потока;
- ламели, регулирующие направление выдува воздуха;
- ванночка, куда собирается конденсат с теплообменника;
- электронный блок с управляющим микропроцессором;
- штуцерные соединения для коммуникации с наружным блоком.
Все элементы облачены в корпус из прочного пластика или металла, если речь идет о моделях канального и кассетного типа.
Какая комплектация у наружного модуля?
Блок внешнего расположения включает:
- компрессор;
- вентилятор с электродвигателем;
- теплообменник;
- фреоновый фильтр;
- управляющую плату;
- вентиль термической регуляции;
- штуцерные коммуникации;
- крышку для защиты электрических компонентов.
Эта часть кондиционера тоже помещена в корпус, который изготавливается из пластика. Оболочка прибора характеризуется высокой устойчивостью к механическим воздействиям. Однако в случаях, когда эксплуатация оборудования планируется в очень неблагоприятных условиях, его можно доукомплектовать защитной решеткой или козырьком.
Зачем нужен компрессор?
Данный элемент является одной из важнейших частей «сплита». Вместе с терморегулирующим вентилем и двумя теплообменниками (испарителем и конденсатором) он образует холодильный контур. По этой линии, выполненной с помощью медных трубок, циркулирует холодильный агент, в качестве которого используется фреон. Компрессор обеспечивает сжатие хладагента, без чего невозможна работа оборудования.
Какой фреон может быть в контуре «спита»?
Имеется несколько марок хладона, применяемых в климатическом оборудовании.
R22
Отлично подходит для систем, которые предназначены для обеспечения низких температур, поэтому его часто используют в кондиционерах для холодильников. Данный газ не может похвастать экологичностью, так как имеет большой негативный эффект для окружающей среды.
R-410A
Активно применяется в бытовых и промышленных устройствах, отличается большей экологической безопасностью, чем предыдущий тип, благодаря отсутствию в его составе хлора. Представленный хладагент один из наиболее популярных.
R-134А
Не токсичен, не воспламеняется при обычных эксплуатационных температурах при условии герметичности контура. Минус данного газа заключается в том, что при его смешивании с воздухом может получиться горючая смесь.
R32
Считается фреоном нового поколения и постепенно вытесняет технику с хладагентом R-410A. Его преимущества заключаются в меньшей вязкости и плотности по сравнению с R-410A, благодаря чему при равных условиях требуется меньшее количество газа, а эффективность работы кондиционера повышается на 5%. Еще один плюс — коэффициент глобального потепления всего 675, в то время как у R-410A этот показатель составляет 2088.
R125
Не горюч, имеет низкую температуру нагнетания, его коэффициент глобального потепления — 860. Представленный хладон обычно не применяется как самостоятельный агент, а входит в состав смесей.
R-407С
Состоит из трех газов:
- R32 обеспечивает эффективность;
- R125 делает смесь пожаробезопасной;
- R134А отвечает за показатели общего давления.
Представленный холодильный агент считается экологичным. Минус заключается в том, что дозаправку системы с таким фреоном сложно произвести из-за неоднородности смеси.
R-404А
Еще одна смесь хладонов, которая отличается стабильностью параметров и безопасностью. R-404А не разрушает озоновый слой и совсем не воспламеняется. Системы с таким фреоном намного проще в дозаправке.
Как работает кондиционер?
Принцип функционирования кондиционера основывается на фазовых переходах хладона из пара в жидкость и обратно. Дело в том, что фреон кипит уже при комнатных температурах, именно поэтому с его помощью так легко организовать отвод тепла. Происходит работа по следующей схеме:
- на теплообменник внутреннего блока (испаритель) подается теплый воздух из комнаты;
- в этом время по холодильному контуру к нему же подходит фреон в жидком состоянии, которое говорит о низкой температуре хладагента;
- испаритель забирает теплоту из воздуха и отдает ее хладону, из-за чего он начинает кипеть и переходит в состояние пара;
- далее хладагент по медным трубкам направляется во внешний блок и попадает в компрессор;
- там газ сжимается, в результате чего превращается в жидкость и отдает свое тепло конденсатору;
- вентилятор внешнего модуля помогает этому процессу происходить быстрее;
- сжиженный хладон направляется в расширительный клапан, где давление резко понижается;
- далее по медным трубам фреон возвращается во внутренний блок и процесс повторяется.
Именно таким способом обеспечивается охлаждение воздуха: с помощью холодильного агента тепло переносится на улицу. А если оборудование настраивается на работу в отопительном режиме, то теплообменники просто меняются ролями: в наружном блоке фреон испаряется, а во внутреннем — сжимается.
Данная технология объясняет и высокую эффективность оборудования. На первый взгляд кажется, что кондиционер работает с троекратным коэффициентом полезного действия. Но ведь это противоречит физическим законам! Узнав принцип работы, становится понятно, что никакого чуда нет: «сплит» не производит холод или тепло, а значит нельзя говорить о КПД применительно к кондиционерам. Эффективность таких машин называется холодильным коэффициентом и обозначается аббревиатурой COP.
Как правильно пользоваться сплит-системой?
Конструкция кондиционеров обуславливает некоторые правила их эксплуатации. Для сохранения техники в работоспособном состоянии рекомендуется:
- тщательно мыть внутренний и наружный блоки дважды за год;
- чистить воздушные фильтры не реже пары раз в месяц;
- проверять герметичность холодильного контура и достаточность уровня хладона до и после жаркого сезона.
Игнорировать эти мероприятия не стоит: без обслуживания кондиционер сначала потеряет в эффективности, а потом и вовсе сломается. Также хорошей практикой будет узнать, сколько градусов на улице, перед запуском агрегата. Если значения выходят за рамки, указанные в инструкции, лучше отказаться от эксплуатации.
Вывод
Внутренняя и наружная часть «сплита» содержат похожие компоненты, чем обуславливается возможность работы оборудования и на охлаждение, и на нагрев. При функционировании кондиционер ничего не производит: он просто выполняет перенос тепловой энергии из комнаты на улицу (при охлаждении) или с улицы в комнату (при обогреве).
Обеспечивается это с помощью фреона, который циркулирует по медным трубкам и попеременно переходит то в газообразное, то в жидкое состояние. Используемый в системе холодильный агент может быть разным, причем как чистым, так и смесью из нескольких видов. Лучшей маркой хладона считается R32, после нее стоит R-410A.
При использовании оборудования обязательно нужно проводить его сервис. Со временем компоненты системы загрязняются, что приводит к ухудшению их работы. Это увеличивает износ и приближает конец эксплуатационного периода. Также перед включением «сплита» стоит поинтересоваться, при каких уличных температурах он может нормально функционировать.
